奥林巴斯倒置显微镜 CKX31 配置详解
一、引言
显微镜作为精密光学设备，其配置的合理性直接决定了性能表现与使用效果。奥林巴斯倒置显微镜 CKX31 是专为细胞培养、生物医学、药理研究而设计的一款多功能显微系统，其配置围绕“灵活性”“清晰度”“稳定性”三大原则进行模块化构建。CKX31 通过不同组合配置，可适配多种观察需求，是一台可扩展、定制性强的实验室主力显微镜。
本文将围绕 CKX31 的核心配置进行全面系统介绍，涵盖标准配置、光学组件、照明系统、观察附件、载物平台、扩展模块、成像系统与兼容选件等内容。
二、标准配置组成
CKX31 显微镜的标准出厂配置，面向基础细胞观察任务，适用于大部分高校实验室与细胞培养室。典型标准配置如下：

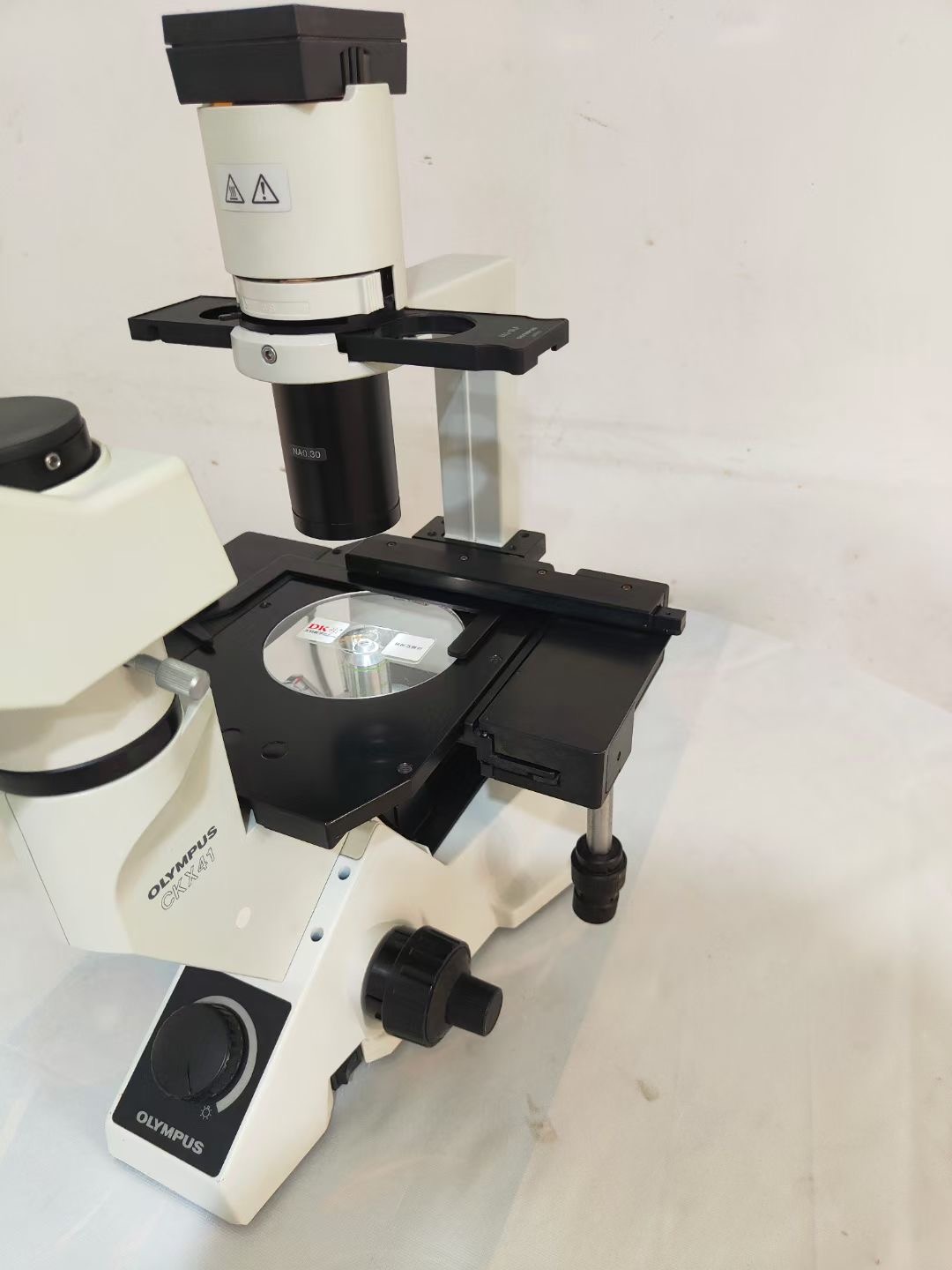

主机架：倒置式结构，带镜臂、照明单元与光路切换机构；

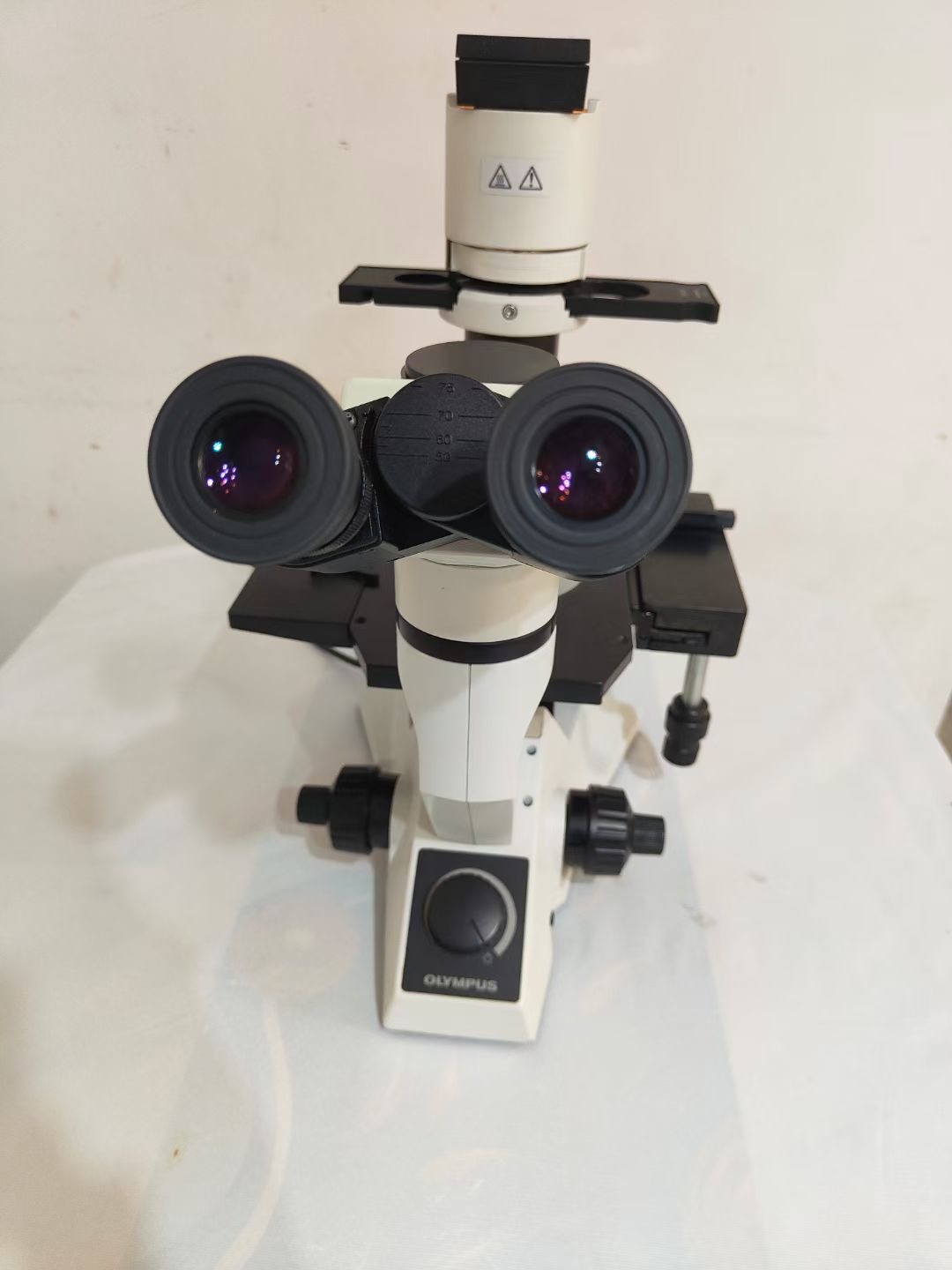

视筒：双目观察筒，30°倾斜，符合人体工学设计；
目镜：10×广角目镜，视场数FN20，提供清晰、舒适观察视野；

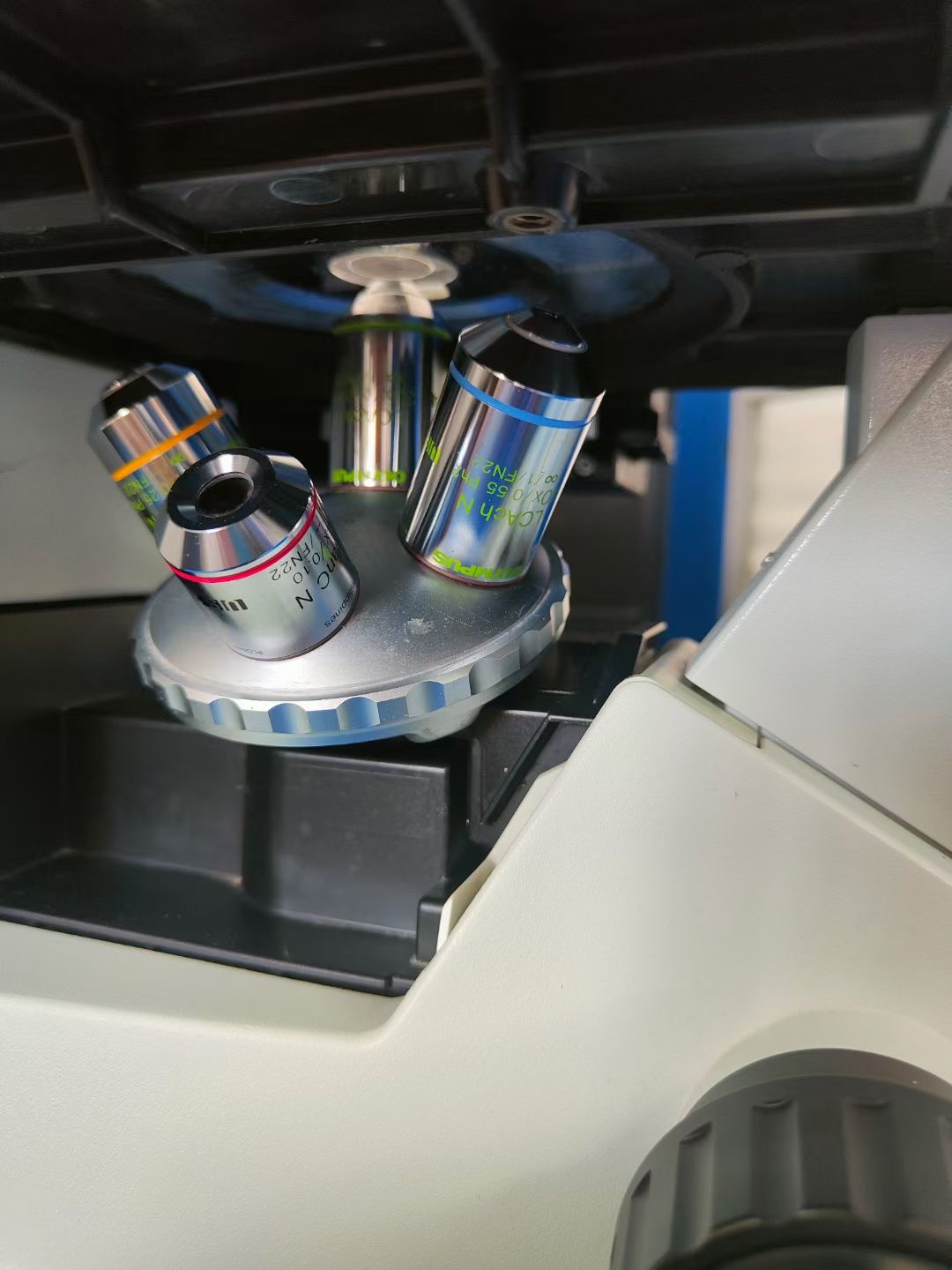

物镜转换器：四孔位手动转换器，可快速切换不同放大倍率物镜；
长工作距离物镜组：LWD类型，常配倍率为4×、10×、20×、40×；
LED照明系统：节能长寿命LED白光照明，亮度连续可调；
聚焦系统：同轴粗微调焦旋钮，微调精度优良；
载物托板与适配板：支持多种培养皿、瓶、多孔板的观察；
电源适配器：多电压兼容，适配全球实验室标准；
防尘罩、操作手册、质保卡等配件。
以上标准配置构成了一套可独立操作的倒置显微基础系统，适用于日常细胞培养、药物测试、形态观察等应用。
三、光学组件配置
1. UIS光学系统支持
CKX31 配置奥林巴斯独有的 UIS（Universal Infinity System）无限远光学系统，使成像光束保持平行，提高了图像质量并扩展了光路功能的兼容性。这一系统允许在光路中灵活插入相衬、荧光模块等元件，而不会对图像造成明显失真或亮度损失。
2. 可选目镜组合
除了标配的 10×目镜外，CKX31 还可选择 15×、20×等其他倍率广角目镜，以满足更高分辨率的观察需求。部分配置还允许安装测微尺目镜，实现样品尺寸直接测量。
3. 高性能物镜组
支持的物镜类型包括：
| 倍率 | 数值孔径(NA) | 工作距离(mm) | 备注 |
|---|---|---|---|
| 4× | 0.10 | 18.5 | 适合培养皿全景 |
| 10× | 0.25 | 6.2 | 细胞群体形态 |
| 20× | 0.40 | 3.1 | 高分辨成像 |
| 40× | 0.60 | 2.2 | 细胞细节结构 |
| 相衬物镜（选配） | 含相环结构 | 配套光阑可调 |
所有物镜为无限远校正设计，并提供长工作距离特性，保障在厚玻片或液体培养介质下的观察稳定性。
四、照明系统配置
1. 内置高效 LED 光源
CKX31 标配高亮度白光LED照明模块，色温恒定（约5500K），确保细胞样本在各倍率下呈现真实颜色。该LED寿命可达20,000小时以上，适用于高强度工作环境。
2. 亮度调节机制
旋钮式亮度调节器位于显微镜基座右前方，便于右手操作时随时调整亮度。对比不同透明度样品时能快速适配视觉效果。
3. 相衬照明支持
若配置相衬观察系统，需配备专用相衬光阑环板与聚光系统。通过调节光圈与相位环匹配，实现高对比度、无染色成像。该功能对活细胞观察尤为重要。
五、观察筒与成像接口配置
1. 视筒类型
CKX31 可配置以下观察筒：
双目视筒（标准配置）：适用于常规观察；
三目视筒（选配）：带摄影接口，可连接数码相机或CCD/CMOS成像系统；
镜筒倾角：所有视筒设计为30°倾斜，符合颈部人体工学，降低长时间观察疲劳。
2. 摄像接口
三目视筒顶部含C型摄影接口，可兼容主流科研级相机和工业图像采集设备。通过显微镜成像适配器连接，方便实现图像数字化存储与处理。
六、载物台与样品承载配置
1. 固定平台
CKX31采用固定式平台设计，无需X/Y移动滑轨，结构更稳固，尤其适合细胞培养器皿的观察。
2. 可换式适配托盘
CKX31配置多个可更换托盘，以适配各种容器，包括：
35mm培养皿；
60mm、100mm培养皿；
T25、T75、T175培养瓶；
6孔、12孔、24孔、96孔多孔板。
托盘设计嵌入式稳固卡位，放置方便、滑动阻力小、可快速更换容器类型，提升实验效率。
七、成像系统配置（选配）
1. 数码成像系统
可接入奥林巴斯自身的DP系列、SC系列或其他品牌的显微相机，通过三目筒接口安装，结合影像处理软件进行图像采集、标注、测量、存档。
2. 显微成像软件支持
CKX31 与多种成像软件兼容，包括：
Olympus cellSens；
ImageJ；
MetaMorph；
以及各类工业级图像处理工具。
支持测量标尺、时间序列记录、色彩调节、细胞计数等功能。
八、扩展模块配置
CKX31配置具有高度扩展能力，可根据研究需要选配以下功能组件：
1. 荧光观察组件（选配）
搭载LED荧光光源模块和滤光片组，可实现基本的绿色、红色通道荧光观察，适用于转染效率监测、凋亡检测等任务。
2. 加热平台模块
与温控装置配套使用，支持活细胞在37℃恒温环境下观察，适合时间序列实验或药效测试。
3. CO₂环境箱适配性
CKX31机身设计紧凑，便于置于生物安全柜或细胞培养箱内部，可配合恒湿、恒气环境进行原位观察。
九、兼容性与可维护性
1. 宽电压兼容
电源系统支持 AC100-240V、50/60Hz 输入，适用于全球大部分实验室环境。
2. 易清洁维护设计
外壳采用抗腐蚀材质涂层，光学通道密封性好，有效防止粉尘与液体进入。日常维护简单，适合高频率操作环境。
3. 模块化更换便捷
目镜、物镜、照明元件、视筒等均可快速更换升级，维修更换成本低，提升使用寿命。
十、总结
奥林巴斯 CKX31 倒置显微镜的配置体现出极高的专业性与灵活性。从其光学结构到照明系统，从基础载物台到先进成像设备，每一项配置均为提升细胞观察的清晰度、舒适度与效率而设计。其模块化理念让设备适应多种科研场景，从基础教学到高通量药物筛选都能胜任。
整体来看，CKX31 不仅是一台优秀的倒置显微镜，更是一套可以根据研究目标不断演化的显微平台，能在多种科学领域中展现出持续的适应力和专业表现。
