设备异常发热应如何处理?
本篇将围绕几个补充维度进行深入探讨:
发热的热源追踪与热区定位
热控逻辑与控制系统联动失衡
部件级别的发热风险点分析
应急中的冷却方案与缓解技术
案例研究:真实发热故障与处理实录
管理层面的制度设计与人员培训
设计维度的改进建议与热管理系统优化
一、热源追踪:发热区定位的技术方法
异常发热的有效处理,前提是准确定义热源和热区。不同于“全机升温”,绝大多数异常发热具有明确的源点。
1.1 红外热像仪分析
使用便携式红外热像仪(如FLIR)扫描箱体四面,可快速可视化设备外壳热分布图,准确识别:
压缩机过热点
电源进线连接区发烫
风道积热位置
1.2 热敏电阻/热耦布点监控
对于长期监测建议,在关键节点布设热敏元件,记录温升曲线,如:
控制板附近
加热膜贴片
冷凝器铜管区域
门封闭处上下热桥位置
二、热控失衡:控制逻辑故障诱发热灾
生化培养箱的恒温控制往往依赖闭环控制系统(PID控制),一旦反馈系统失灵,会造成控温逻辑错误,导致设备持续升温或降温失败。
2.1 温度探头校准偏差
传感器漂移 → 实际温度高于设定温度但未触发报警
尤其是在长时间使用后,热电偶精度衰减
2.2 程序逻辑异常
多段程序未正确跳段,导致加热模块持续工作
用户误将温度上下限设置过近,系统频繁切换模式产生热量累积
2.3 自动除霜逻辑冲突
若压缩机制冷未同步除霜动作,可能出现“假高温”现象,控制板误判为升温需求,反复启动加热系统
三、发热重点部件详解与风险识别
3.1 压缩机本体
异常热源首要怀疑对象
表面温度超过75℃即属过载
潜在风险:绕组短路、内部高压堵塞、冷媒循环障碍
3.2 控制板与电源模块
PCB线路板布局不合理或负载大 → 烧毁电阻、电容爆裂
电源模块因电流持续负载,散热不良,内部变压器升温严重
3.3 风扇及风道设计缺陷
风机故障不等于“停止转动”
风叶松动、轴承偏位、转速不足也可引起热堆积
四、应急降温策略与技术性冷却干预
4.1 快速缓解策略(临时性)
拆除箱体背板(维护许可范围内),使用对流风扇辅助排热
适度开启箱门,帮助热量逸散(实验停止时)
利用干冰或冰袋在压缩机区域做短时辅助降温
4.2 制冷系统旁路观察
检查毛细管、膨胀阀是否结霜(判断是否冰堵)
确认排水管是否通畅,积水也会导致热交换效率下降
4.3 控制板手动复位或冷启动
部分品牌提供“冷启动”模式,强制系统回到工厂初始值,可避免逻辑锁死造成的假热失控。
五、真实案例分析:常见异常发热现象及对策
案例一:光照模块持续供电导致舱内过热
现象:某高校实验室反映舱内温度达到45℃,光照灯长亮状态
原因:程序段设定失败,夜间未切断光照通道
处理:软件升级版本修复Bug,并加入夜间光照自动断电策略
案例二:压缩机外壳变形、壳温超90℃
现象:箱体无制冷、压缩机区域烫手
原因:电容老化导致起动电流不足,压缩机频繁自启未成功
处理:更换起动电容+压缩机强制散热片+安装延时继电器保护
六、管理策略:制度化应对发热风险
6.1 建立操作SOP标准
制定设备开关机顺序规范
明确“运行温升”正常范围
每日使用后温度检查、登记表
6.2 建立维护记录卡
发热点历史监测记录
每月一次热源排查
年度电路板检测、接头紧固检查
6.3 培训实验室操作人员
增强对热风险的认知
熟练掌握红外测温工具使用
学会识别异常风流、异味、响声等发热信号
七、设计优化建议:从根源预防发热
为彻底解决异常发热问题,可从设备设计本身优化热管理系统:
设计元素 | 优化建议 |
---|---|
风道结构 | 建议采用“贯通式热交换”而非“盘绕式”结构 |
风扇选择 | 配置自动变速风扇,根据热负荷智能调节转速 |
散热材料 | 使用高导热铝或铜板强化电源区散热片 |
电路板布局 | 控制区与负载区分离,减少热干扰 |
温控算法 | 引入AI自学习PID调整,减少温漂误控风险 |
结语:异常发热不仅是问题,更是预警
设备发热,不应只被当作“小毛病”忽略。它往往是整个控制系统、结构布局、电气健康的“温度化身”。正如人体发烧是感染的表现,设备升温也是异常负载或故障的预兆。

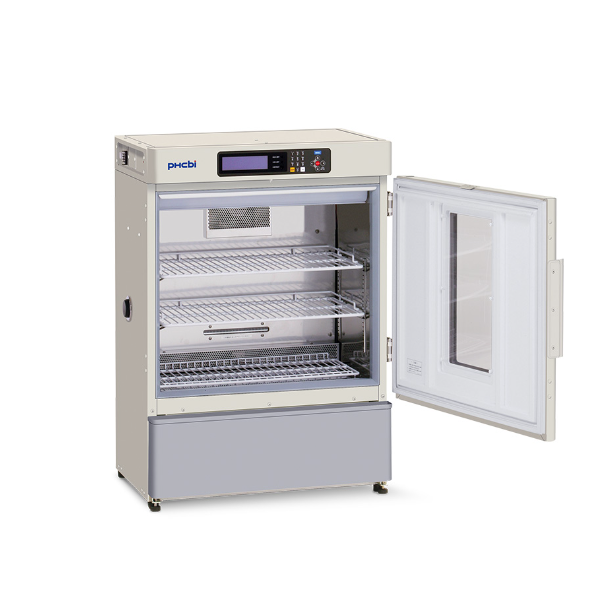

对生化培养箱这类高精度实验设备而言:
处理得当,延长寿命,保障实验质量;
处理不当,轻则损件,重则烧毁设备甚至起火。
唯有科学判断、系统管理、技术干预与持续优化,才能真正掌控设备发热风险,实现安全与效率的双重目标。
