水套式二氧化碳培养箱是否有电路原理图及部件清单
一、水套式二氧化碳培养箱电路原理图与部件清单概述

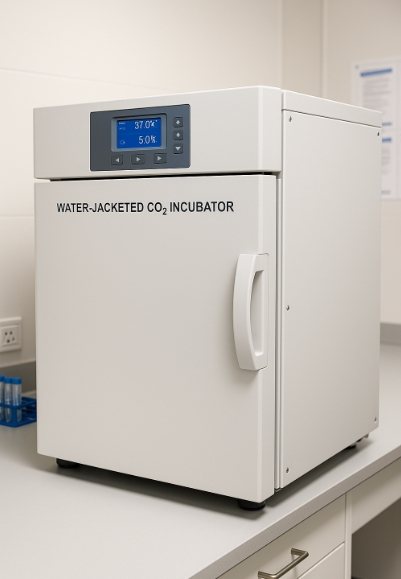

在生物医学实验室中，二氧化碳培养箱用于模拟体内温度（一般37℃）、湿度（相对湿度95%）及CO₂浓度（常见5%）等条件，以满足细胞、组织及微生物的培养需要。水套式二氧化碳培养箱通过环绕式水套控温、电子传感器检测与气路系统配合，实现恒温、恒湿、恒气的环境控制。对于实验室的维护、检修、故障排查以及二次开发而言，电路原理图（简称“原理图”）与部件清单（简称“清单”）是不可或缺的技术资料。本文将围绕水套式二氧化碳培养箱是否具备、如何获取及其应用价值等方面展开阐述，帮助实验室技术人员与采购方全面了解相关信息。
二、电路原理图的含义与作用
电路原理图定义
电路原理图（schematic diagram）是一种用符号与连线方式，表示电气系统内部元器件之间逻辑关系的图示。与布线图（wiring diagram）不同，原理图更侧重于功能模块（如温度控制模块、CO₂控制模块、风机驱动模块、报警与显示模块、照明与紫外灯模块等）之间的电气连接和工作原理。通过原理图，可以清晰理解电路各部分的输入输出信号、供电来源以及控制路径，从而辅助进行系统故障定位、改装升级与维护保养。原理图在使用与维护中的价值
故障排查：在箱体出现温度无法升降、CO₂浓度漂移、面板显示异常、风机不转、报警铃响等故障时，通过原理图可以快速判断是传感器故障、控制器故障、继电器触点粘连或电源故障等，从而有的放矢地进行检修。
二次开发与改造：部分实验室需要对培养箱内部功能进行定制，例如增加液位监测、独立温度记录或远程网络监控等功能，通过原理图可了解原始电路接口，方便集成第三方模块。
培训与知识传承：对于技术人员来说，将原理图作为培训教材，可以让新手迅速了解水套培养箱的整体工作流程和电气结构，降低试错风险。
三、部件清单的含义与作用
部件清单定义
部件清单（Bill of Materials，BOM）指包含培养箱内部所有关键零部件名称、型号、规格、生产厂商及数量的列表。通常包括但不限于：
主要控制器：温度控制器、CO₂浓度控制器、加湿/除湿控制器（若有）。
传感器：温度探头、CO₂传感器、湿度传感器、门磁开关、断水浮球（部分机型）。
执行元件：加热器、水套加热管、制冷元件（压缩机、电磁阀）、风机、电磁继电器、电子阀、步进电机（若有自动化架构）。
电源与安全组件：变压器、保险丝、断路器、接触器、接地端子、漏电保护器、冷凝水泵。
机箱与外部接口：主板、显示面板、按键开关、指示灯、背光显示屏、USB或网络接口（若有）。
辅助组件：紫外灯、照明灯、电磁阀、加湿皿、水位开关。
清单在维护中的价值
备件采购与库存管理：技术人员可根据清单迅速定位所需备件型号，提前与供应商或原厂联系备货，避免故障停机时手忙脚乱。
寿命周期评估：列明部件使用寿命、保质期或保修期（若包含在清单中）后，可提前制定更换策略，减少因关键元件老化引发的故障风险。
成本核算与预算：采购方可根据清单的零部件品牌与型号信息，对维护费用进行预算或比较多个品牌培养箱的长期使用成本。
四、业内常见的原理图与清单提供情况
不同厂家政策差异
国外品牌（进口品牌）：为维护品牌形象与售后服务体系，一些国外品牌供应商会随整机提供详尽的电路原理图（一般以纸质或电子PDF形式）和完整的部件清单。此类文档附在出厂合格证书或用户手册中，或随培养箱出货一并寄送。有时，原理图可能以“仅提供给授权维修服务商”名义锁定，以保证技术保密与市场控制。
国产知名品牌（大型仪器生产商）：大部分成熟品牌会将基本的电路原理图与部件清单纳入售后手册，但可能对终端用户进行“按需发放”或“签署保密协议后提供”形式管理，避免用户自行拆机或改装引发安全隐患。
小型或贴牌厂家：由于技术投入有限，部分小型厂家可能不提供完整的原理图，仅在质保期内从厂家角度进行整机更换或更换简易配件，若用户自行维修，需自行拆机分析或与第三方维修机构联系获取资料。
随机资料与按需索取的区别
随机资料：指出厂时随整机附送的所有技术资料，包括用户操作手册、电路原理图、部件清单、维护手册、校准证书等。若生产商对用户开放，则采购方在验收时即可获得。
按需索取资料：在某些厂家规定下，原理图与清单需要技术人员出示维保人员身份证明或签署相关协议后，方可从厂商官网下载或纸质复制。部分厂家对该类资料一般按单次复印计费。
五、如何获取电路原理图与部件清单
与厂家销售代表或代理商沟通
签署技术保密协议：尤其针对科研机构或企业，为了保护自身技术与供应商利益，通常在签署采购合同时说明需获取电路原理图及部件清单，并与厂商达成书面技术保密协议（Confidentiality Agreement）。这样厂商在交付设备时，会一并提供全套技术资料。
在技术协议中明确附件清单：最好将“电路原理图”与“部件清单”列为交付附件之一，明确电子文档格式（如PDF、CAD源文件等）及纸质资料页数、规格。避免后期因维护或改造需要向厂家另行付费申请。
借助第三方检修服务商
第三方维修机构的资料：一些值得信赖的第三方维修公司会收集并整理常见品牌水套培养箱的电路原理图及部件清单。在用户与原厂沟通困难时，可以联系具备相应资质的维修服务商购买或借阅相关资料，但此方式需注意版权及合规问题。
维修记录与拆解分析：如果培养箱已停用或更换部件，也可以将原理图与清单与实际拆解情况进行对比验证，整理出符合实际设备版本的“自有资料库”。此方式适用于故障排查或改装，但若涉及二次开发需谨慎遵循知识产权法规。
在线支持平台与技术论坛
厂商在线下载中心：部分品牌培养箱厂商在官方网站上开设“技术支持”或“下载中心”栏目，用户在注册并填写设备序列号后，可自行下载最新的用户手册、原理图、固件升级包及部件目录。
学术与技术论坛：许多科研人员在使用过程中会分享无偿收集的资料，例如在高校LabWiki、科研技术交流群、知乎、CSDN等平台公开发布原理图截图或部件型号。但这些信息需自行甄别真伪，并结合实际设备进行核对。
六、电路原理图与部件清单的组成与解读
电路原理图常见模块划分
主电源与变压供电模块：包括220V或110V交流电输入，经过保险丝/断路器、开关电源（SMPS）或变压器（传统设计），输出各路直流或低压交流（如24V、12V、5V等）供给控制器、继电器线圈、传感器供电。
温度控制电路模块：集成温度控制器（PID控制算法）、固态继电器（SSR）或机械继电器，用于控制水套加热器（或冷却系统）通断；伴随温度传感器NTC热敏电阻或铂电阻（Pt100）反馈温度信息。
CO₂气路控制与检测模块：CO₂传感器（红外式或电化学式）将浓度信息反馈至CO₂控制器，通过电磁阀控制外部气瓶（常压或减压瓶）向箱内注入CO₂，维持设定浓度；部分高端机型设有流量计及纯度检测器，以提高精度。
风机与气流循环模块：包括风机电机、风扇叶片、风道设计与电机驱动线路，负责培养箱内部空气对流。原理图上多以电机绕组、启动电容、电机保护元件、风机开关和风速传感器（若有）表示。
报警与显示模块：报警器（蜂鸣器）、指示灯、LCD或LED显示屏、触摸面板、按键矩阵等组成用户交互界面。电路原理图会标注按键对应的信号线、显示接口（如SPI、I²C或串口通讯）以及报警继电器接点。
辅助功能与外设模块：包括UV杀菌灯/照明灯的开关控制、箱门加热防雾功能、加湿或除湿器件控制（如利用水蒸气泵、热丝湿化）、USB或网络接口的电路，以及内部灯光照明线路。
部件清单常见信息项
部件编号与标识：每个部件通常会有一个唯一的编号或标签，用于与原理图中的符号一一对应，便于在实际硬件上查找。
零部件名称与规格：如“SSR-25DA固态继电器，输入24V DC，输出220V AC 25A”；“温度传感器PT100，铂电阻；电缆长度1.5米”；“CO₂传感器SMARTFENCE 8000系列，测量范围0–20%”。
生产厂商与型号：指明该部件的具体品牌，如欧姆龙（OMRON）、施耐德（Schneider）、西门子（Siemens）、霍尼韦尔（Honeywell）、Sensirion、Panasonic、Takeya等，并注明具体型号以方便采购。
数量与安装位置：标注此部件在整机中出现的个数与物理安装位置，如“冷凝泵1套，安装于底部左侧，型号XYZ-123”；“铂电阻传感器两个，位于箱门上方和底部中央位置”。
技术参数与使用说明：包括额定电压、电流、功率、响应时间、测量误差等级、防护等级（如IP等级）、使用寿命（如MTBF或寿命周期）。
解读与对照实物
对应关系核对：在维修时，可先在原理图上找到故障点对应的符号，再根据清单上的部件编号及安装位置，打开培养箱机壳进行实物核对，检查对应部件是否供电正常、接线牢固、损坏或磨损。
部件替换与同型号替代：若市场上某型号零件已停产，可根据清单查询到其技术参数，与供应商或工程师沟通选用性能相近、规格匹配的替代品，确保更换后系统能正常运行。
七、常见限制与应对方案
保密协议与知识产权保护
厂家保密政策：一些品牌培养箱生产商会将电路原理图视为核心技术，限制向终端用户开放，以保护其技术优势。此时用户只能通过签署保密协议并支付一定技术文档费用后，才能获得完整原理图。
应对方案：若科研机构或企业确有需求，可在合同谈判阶段向厂商提出“技术资料交付要求”，并明确文档保密期限及用途；如果厂商仍然拒绝，可委托具备资质的第三方检测/维修机构进行逆向工程拆解，但需自行承担知识产权风险。
不同版本与批次差异
产品升级导致的差异：在同一型号培养箱不同批次或不同时期，可能会更换元器件供应商或升级电路设计，导致原理图与清单不一致。如用户获取的是早期版本文档，实际设备可能已有细微差别。
应对方案：在索要文档时，务必提供设备准确的型号、出厂序列号及生产日期，要求厂商提供与该设备对应的“指定版本”原理图与清单。若厂商仅提供通用版本，则需结合实际硬件进行校对，或邀请工程师现场绘制补充图。
语言与格式差异
原文档语言：对于进口品牌来说，原理图与清单很可能以英文标注，而国内维修人员习惯使用中文。若无相应译文，可能会导致误读或沟通障碍。
应对方案：可自行以“彩图纸笔记”方式，将英文原理图关键符号及注释标注中文释义；或在线委托第三方翻译服务机构出具中英文对照版；同时结合CAD或PDF格式图纸做标注，以便维修时快速查阅。
八、实践建议与操作注意事项
采购前技术需求确认
在采购合同与技术协议中，务必明确“电路原理图”与“部件清单”为交付内容之一，并注明文档交付时间（如随设备一并付清或在设备验收后一周内提供）。
若实验室对二次开发或自主维修维护有较高要求，可与厂商协商“开放接口”或“二次开发包”，以获得更完整的接口说明与电气参数。
文档保密与存储管理
获取原理图与清单后，应对文档分类归档，并仅限授权维修与工程人员查阅。若需外部合作方参与培训或维修，需由相关部门签署技术保密协议并做借阅登记。
建议将文档存储在实验室内部服务器或加密U盘中，避免通过公共邮箱或非加密移动介质传输。
定期校验与更新机制
随着设备使用时间增长，厂家可能会发布新版电路图或部件更换信息（例如元件停产导致替代部件更换）。建议实验室在每次年度保养或重大维修后，与厂商或代理商确认是否有最新版技术文档。
建立文档更新制度，若文档发生变化，应由指定人员进行版本号标注、更新日志编写，并及时通知相关使用与维护人员。
现场维护与二次开发谨慎
在实际拆解与维修过程中，切勿随意更改电路连接或更换与原型号不符的元器件，以免引起安全隐患或设备性能下降。若要进行二次开发，应在充分了解原理图后，先在模拟环境（如电路实验板）验证方案，再移至完整设备进行电路改造。
对于涉及高压电（如220VAC供电交流侧）或制冷压缩机控制线路，非专业电气人员请勿私自操作，必须遵循“先断电→验电→佩戴防静电及绝缘手套→二人值守”的安全流程。
九、结论
总体而言，水套式二氧化碳培养箱的电路原理图与部件清单对于设备的维护、故障排查、二次开发及采购决策具有重要价值。不同品牌与厂商在对外文档开放程度上存在差异：部分国外品牌与国产知名品牌会主动或在签署技术保密协议后提供完整的原理图与清单；而部分小型或贴牌厂家则可能仅提供简化版维护手册或仅在维修时局部提供信息。在采购时，用户应提前与厂商沟通，将“电路原理图与部件清单交付”作为合同附件或技术协议条款，并要求提供与设备版本一致的正式文档；若厂商无法满足需求，可考虑借助第三方维修机构或自行整理拆解资料。
在获取文档后，实验室需妥善保管，并结合实际设备开展定期校对与更新；对于维修、改造与培训，也要遵循安全规范与知识产权要求，确保文档使用合法合规。只有在全面了解设备电气结构及组成部件的基础上，实验室才能更高效地进行日常维护、降低故障率，并具备应对设备升级或二次开发的能力，从而在生物医学研究与生产应用中获得长期稳定的支持。
